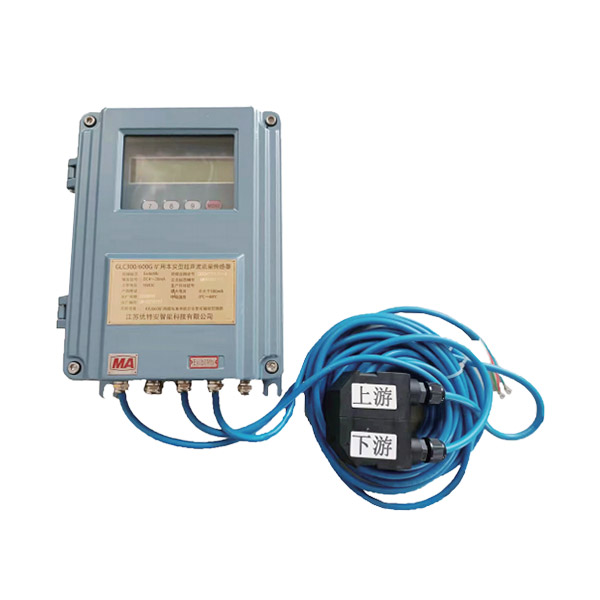

礦用超聲波流量傳感器作為礦井水文監測系統的核心設備，其操作規范性直接影響流量數據的準確性與系統運行的穩定性。本文結合設備結構特性與礦井復雜工況，從安裝、調試、維護三個維度系統梳理操作要求，為技術人員提供標準化操作指引。

一、安裝環境的技術規范

管段選擇與預處理

傳感器安裝需避開管道接口、焊縫及變徑區域，優先選擇流體分布均勻的直管段。根據管徑差異，安裝要求呈現梯度化特征：當管徑小于DN15時，需采用小管徑專用探頭；DN100至DN6000管徑則適用Z法安裝，確保超聲波傳播路徑無折射干擾。針對老舊管道，需通過角磨機清理銹層并涂抹酒精清潔，避免銹蝕層與管壁間存在間隙導致聲波衰減。

干擾源隔離與布線

傳感器與水泵、變頻器等強干擾源需保持30D以上間距，其中D為管道直徑。信號電纜應采用專用屏蔽線纜，長度不超過200米，且禁止與動力電纜并行敷設。主機安裝需選擇通風良好區域，接地電阻應小于4Ω，確保設備在-5℃至40℃環境溫度及95%相對濕度下穩定運行。

二、調試流程的標準化操作

參數配置與信號校準

通過數字鍵盤輸入管道外徑、管壁厚度、流體類型等參數，系統自動生成傳感器安裝間距。以DN250管道為例，Z法安裝時上下游探頭間距需精確至500±5mm。信號質量調試階段，需通過示波器監測傳輸時間比，確保其穩定在97%-103%區間，信號強度需持續保持在3%以上。

動態測試與零點校準

在管道充滿靜止流體狀態下，啟動調零程序清理環境噪聲干擾。對于含氣量較高的礦井排水，需延長調零時間至15分鐘。瞬時流量波動測試中，通過調節閥門制造0.5m/s至3m/s流速變化，驗證系統響應時間是否符合≤2秒的技術標準。

三、維護管理的周期性要求

耦合劑狀態監測

每周使用超聲波測厚儀檢測管壁與探頭間耦合層厚度，當耦合劑厚度低于0.5mm或出現分層現象時，需重新涂抹專用硅脂。對于高溫礦井，需選用耐溫150℃的特種耦合劑，避免因介質汽化導致信號中斷。

傳感器清潔與校準

每月使用無紡布蘸取異丙醇清潔探頭表面，禁止使用金屬器具刮擦壓電陶瓷片。年度大修時，需通過標準流量裝置進行實流校準，對比示值誤差是否超出±1.5%的技術指標。對于使用超過3年的設備，建議更換關鍵元器件以維持測量精度。

礦用超聲波流量傳感器的操作規范涵蓋從安裝環境篩選到維護周期管理的全流程技術標準。通過嚴格遵循管段預處理、干擾源隔離、參數動態校準等操作要求，可有效降低聲波衰減、信號串?dāng)_等風險因素。實踐表明，標準化操作能使設備在復雜礦井環境中保持長期穩定性，其測量重復性誤差可控制在0.3%以內，為礦井水文監測提供可靠的數據支撐。技術人員需建立設備全生命周期管理檔案，結合工況變化動態調整維護策略，持續提升系統運行效能。
